FA24系列玻璃轉子流量計

來源：www.jkml.com.cn 點擊：發布時間：2019/5/7 9:02:17

玻璃轉子流量計

FA24系列玻璃轉子流量計

產品特點：

·設計先進、工藝精良性能達目前國際先進水平

·法蘭接頭可旋轉調節4個安裝孔

·流量計不撤出管道可更換浮子及錐管

·可加裝標尺板

技術參數：

公稱口徑：DN15～DN80

精度等級：±1.5％、±2.5％

介質溫度：－20℃～120℃

公稱壓力：0.5Mpa～1.0Mpa

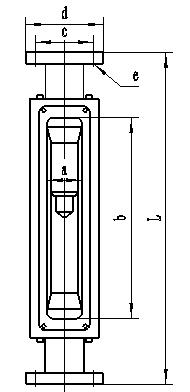

外形及連接尺寸

通徑（mm）	窗口尺寸（a×b）	L	C	d	e	重量（kg）
DN15	37×302	500	Φ65	Φ95	4-Φ14	6
DN25	52×294	500	Φ85	Φ115	4-Φ14	10
DN40	64×278	500	Φ110	Φ145	4-Φ14	13
DN50	94×266	500	Φ125	Φ160	4-Φ18	18
DN80	132×302	500	Φ150	Φ185	4-Φ18	32

型號規格與技術參數

通徑

（mm）

型號

測量范圍

壓損

（Pa)

最大

壓力（MPa)

最高溫度

℃

精度等級

水L/h

（20℃）

空氣m³/h(20℃1.013×10⁵Pa)

DN15

FA24-15

FA24-15F

10-100

16-160

25-250

40-400

63-630

0.3-3

0.5-5

0.8-8

1100

1200

2000

2500

1.0

120℃

1.5;2.5

DN25

FA24-25

FA24-25F

63-630

100-1000

160-1600

2-20

3-30

2800

4000

5000

1.0

DN40

FA24-40

FA24-40F

250-2500

400-4000

8-80

4000

5000

0.9

DN50

FA24-50

FA24-50F

630-6300

1000-10000

20-200

6500

8500

0.7

DN80

FA24-80

FA24-80F

1600-16000

2500-25000

8000

9000

0.5

材料零部件

型號

浮子

基座

止檔

密封圈及墊片

導桿

LZB-15、25、40、50、80

1Cr18Ni9Ti

不銹鋼

鑄鐵

氟塑料

耐高溫橡膠

1Cr18Ni9Ti

不銹鋼

LZJ-15、25、40 、50F、80

外包氟塑料

鑄鐵內襯氟塑料

氟塑料

氟橡膠

基座材料可供1Cr18Ni9Ti
